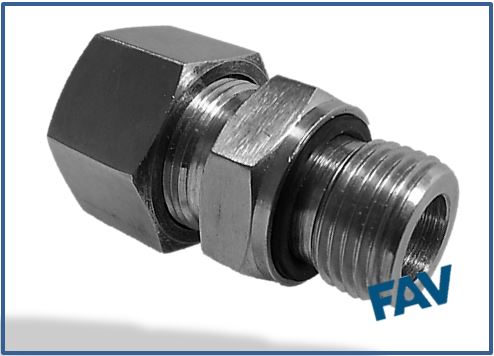

Hydraulic Fitting Male Connector BSP Parallel with ED Ring
Flareless Bite Fittings Male Connector BSP Parallel Ed Ring

Hydraulic fitting- Male Connector BSP Parallel with ED Ring

Series Part No. Tube O.D. H h K L l l1 T G  (PF)
L light PN 315 FHMC 06L-01GED 6 14 14 14 23 8.5 8 1/8
FHMC 06L-02GED 6 14 19 19 25 10 12 1/4
FHMC 08L-01GED 8 17 14 14 24 9.5 8 1/8
FHMC 08L-02GED 8 17 19 19 25 10 12 1/4
FHMC 08L-03GED 8 17 22 22 26 11.5 12 3/8
FHMC 10L-02GED 10 19 19 19 26 11 12 1/4
FHMC  10L-03GED 10 19 22 22 11 12.5 12 3/8
FHMC 10L-04GED 10 19 27 27 28 13 14 1/2
FHMC 12L-02GED 12 22 19 19 27 12 12 1/4
FHMC  12L-03GED 12 22 22 22 27 12.5 12 3/8
FHMC 12L-04GED 12 22 27 27 28 13 14 1/2
FHMC  15L-03GED 15 27 24 22 29 13.5 12 3/8
FHMC  15L-04GED 15 27 27 27 29 14 14 1/2
FHMC  18L-04GED 18 32 27 27 31 14.5 14 1/2
FHMC  18L-06GED 18 32 32 32 31 14.5 16 3/4
PN 160 FHMC 22L-06GED 22 36 32 32 33 16.5 16 3/4
FHMC 28L-08GED 28 41 41 40 34 17.5 18 1
FHMC 35L-10GED 35 50 50 50 39 17.5 20 1 1/4
FHMC 42L-12GED 42 60 55 55 42 19 22 1 1/2
s heavy PN 630 FHMC 06S-C2GED 6 17 19 19 28 13 12 1/4
FHMC 08S-C2GED 8 19 19 19 30 15 12 1/4
FHMC 08S-03GED 8 19 22 22 30 15.5 12 3/8
FHMC 10S-02GED 10 22 19 19 31 14.5 12 1/4
FHMC 10S-03GED 10 22 22 22 31 15 12 3/8
FHMC 10S-04GED 10 22 27 27 34 17.5 14 1/2
FHMC 12S-02GED 12 24 22 19 33 16.5 12 1/4
FHMC 12S-03GED 12 24 22 22 33 17 12 3/8
FHMC 12S-04GED 12 24 27 32 34 17.5 14 1/2
FHMC 14S-04GED 14 27 27 27 37 19 14 1/2
PN 400 FHMC 16S-03GED 16 30 27 22 36 18 12 3/8
FHMC 16S-04GED 16 30 27 27 37 18.5 14 1/2
FHMC 16S-06GED 16 30 32 27 39 20.5 16 3/4
FHMC 20S-06GED 20 36 32 32 42 20.5 16 3/4
FHMC 25S-04GED 25 46 41 27 47 23 14 1/2
FHMC 25S-06GED 25 46 41 32 47 23 16 3/4
FHMC 25S-08GED 25 46 41 40 47 23 18 1
FHMC 30S-1OGED 30 50 50 50 50 23.5 20 1 1/4
PN 315 FHMC 38S-12GED 38 60 55 55 57 26 22 1 1/2
